MDK 仿真环境下 STM32 RAM 调试方法

本文主要记录 STM32F103C8T6 芯片在 MDK 仿真环境下采用内部 SRAM 启动程序并调试的方法。

SRAM 调试的特点

速度块，将代码下载到 SRAM 的速度远超 FLASH；
理论无限次读写，增加芯片的使用寿命，在大量小批量修改代码并调试的场景，SRAM 调试方式可以显著增加调试效率，避免频繁擦写 FLASH；
掉电会丢失数据；
空间较小。

配置 STM32 SRAM 调试的步骤

BOOT 管脚的配置

STM32 CPU 从地址 0x00000000 获取堆栈顶的地址，并从启动存储器的 0x00000004 指示的地址开始执行代码。当 BOOT 模式配置为从 FLASH 存储器启动时，这两个地址分别被映射到 0x08000000 和 0x08000004。当 BOOT 模式配置为从内置 SRAM 启动时，这两个地址分别被映射到 0x20000000 和 0x20000004。BOOT 模式的配置如下：

BOOT1引脚	BOOT0引脚	启动模式	映射地址
任意值	0	主闪存存储器	0x08000000
0	1	系统存储器	0x1FFFB000（互联型产品），0x1FFFF000（其他产品）
1	1	内置SRAM	0x20000000

基于以上信息，若要使程序从 SRAM 启动，则需将芯片的 BOOT0 管脚和 BOOT1 管脚均接高电平。

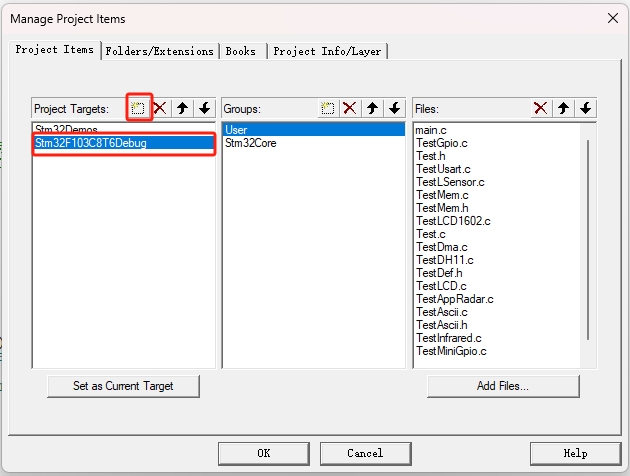

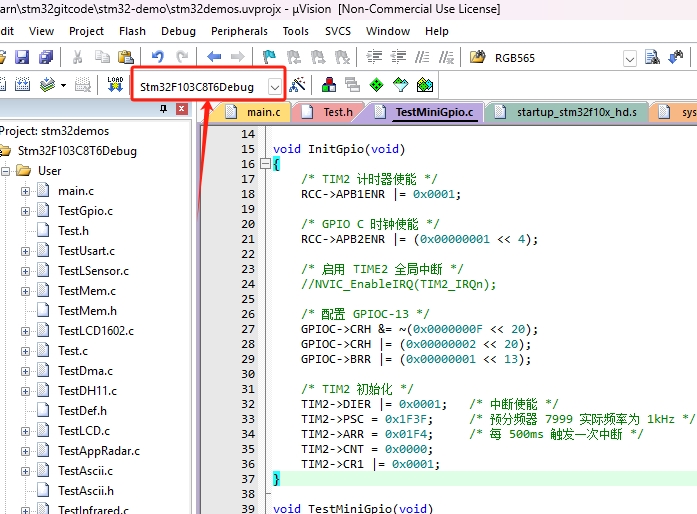

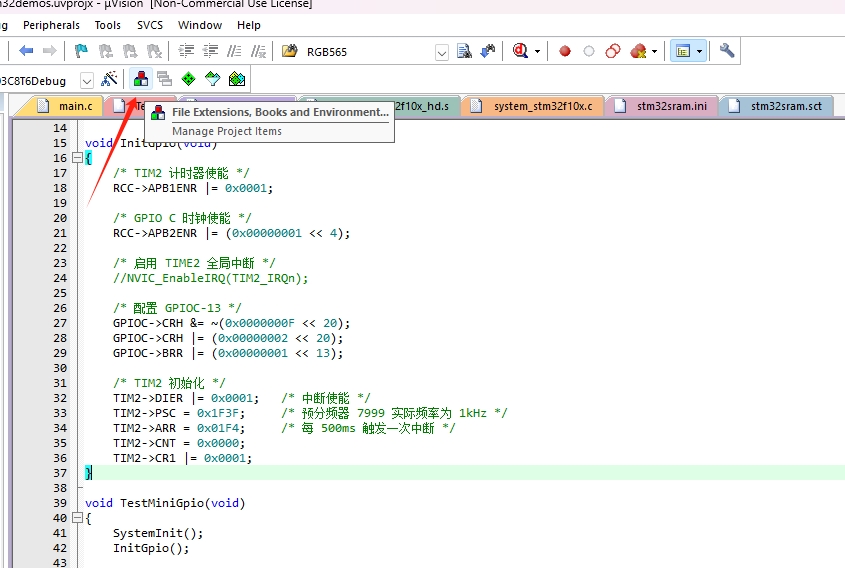

在原有工程的基础上增加一个 DEBUG 配置版本

这样修改配置后不会影响原有项目的配置。

配置中断向量表

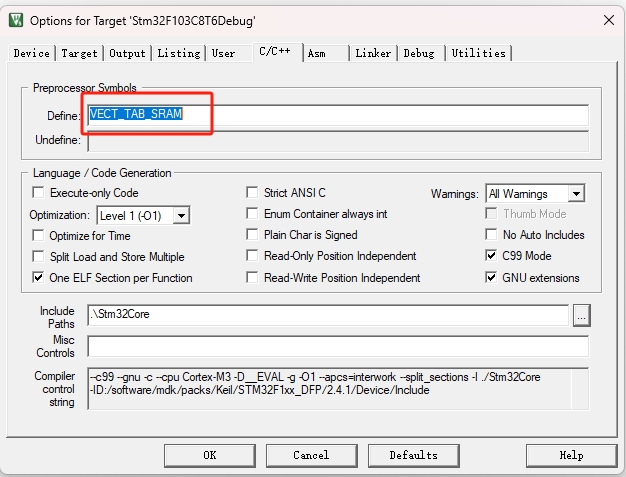

打开工程配置窗口，在C/C++一栏指定默认的宏 VECT_TAB_SRAM 即可。

配置分散加载文件

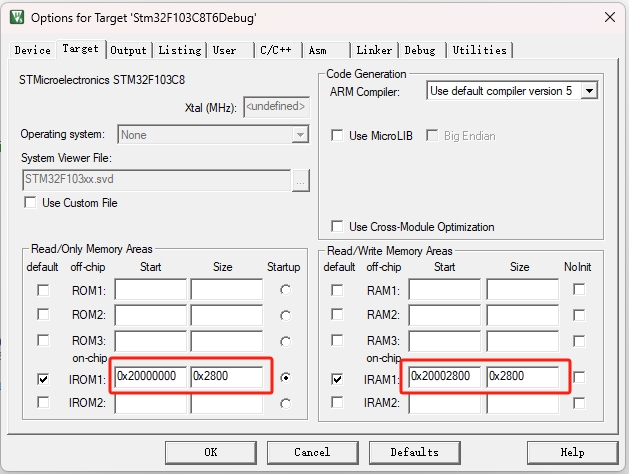

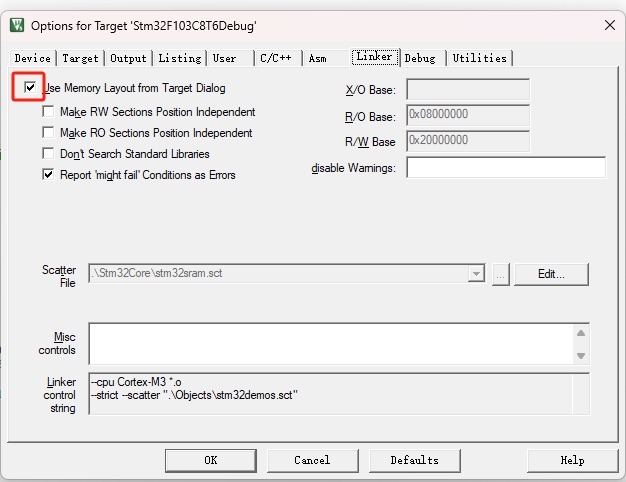

这步无需手动配置，打开工程配置界面在 Target 一栏中即可配置，同时还需要在 Linker 一栏中勾选 Use Memory Layout from Target Dialog 项目，用于分配只读存储区域和可读写数据区域。

配置调试下载初始化文件

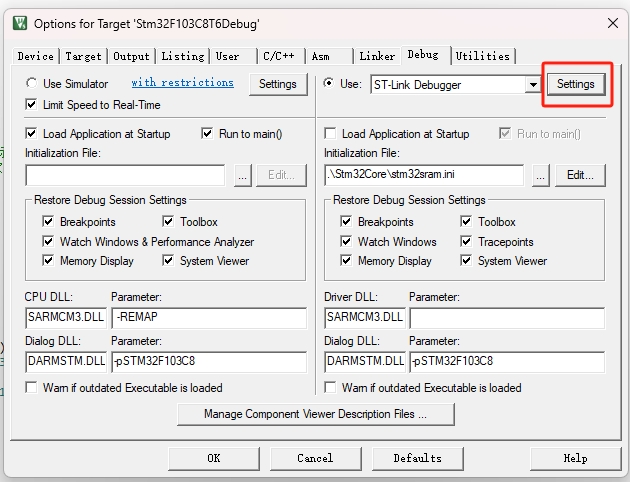

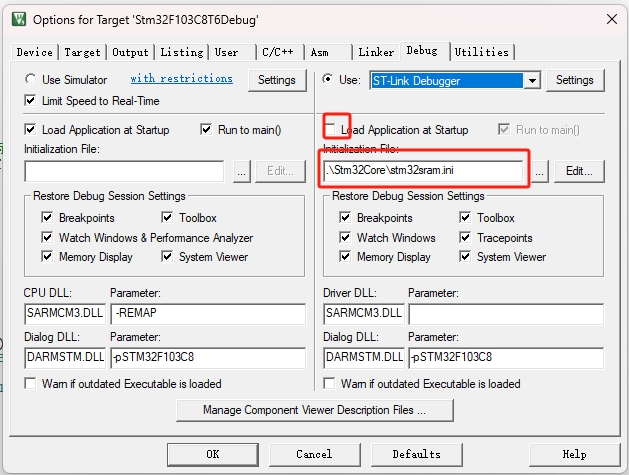

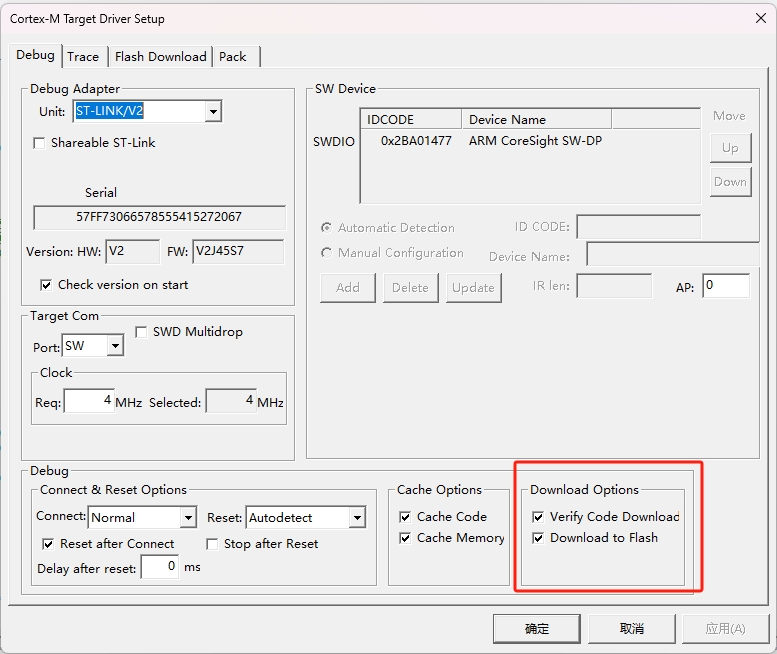

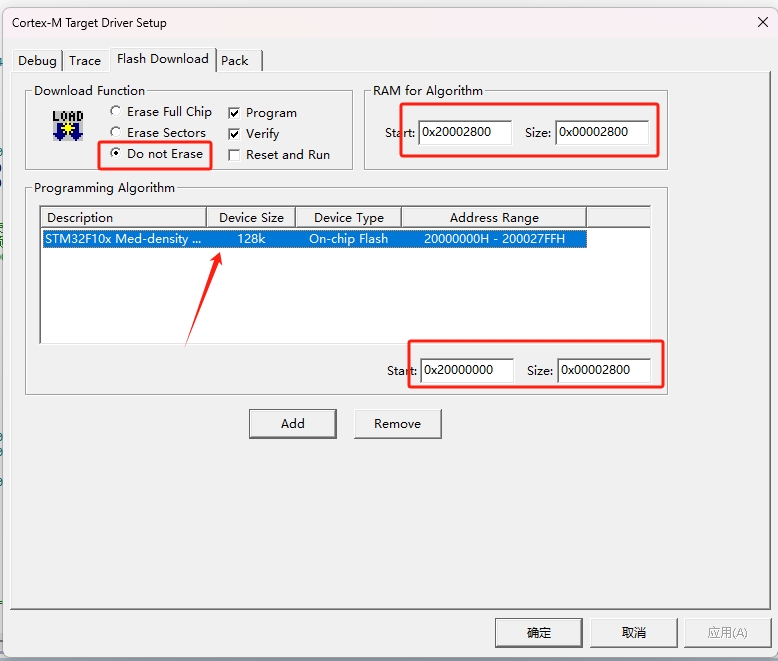

打开工程配置窗口，切换到 Debug 一栏，取消勾选 Load Application at Startup 选项同时选择初始化文件。

初始化文件 stm32sram.ini 需要手动创建，该配置文件的内容为：

/***********************************************************/
/* Debug_RAM.ini: Initialization File for Debugging from Internal RAM */
/******************************************************/
/* This file is part of the uVision/ARM development tools. */
/* Copyright (c) 2005-2014 Keil Software. All rights reserved. */
/* This software may only be used under the terms of a valid, current, */
/* end user licence from KEIL for a compatible version of KEIL software */
/*development tools. Nothing else gives you the right to use this software */
/***************************************************/

FUNC void Setup (void) {
SP = _RDWORD(0x20000000);               // 设置栈指针SP，把0x20000000地址中的内容赋值到SP。
PC = _RDWORD(0x20000004);               // 设置程序指针PC，把0x20000004地址中的内容赋值到PC。
_WDWORD(0xE000ED08, 0x20000000);        // Setup Vector Table Offset Register
}

LOAD %L INCREMENTAL                     // 下载 axf 文件到RAM
Setup();                                //调用上面定义的 setup 函数设置运行环境
